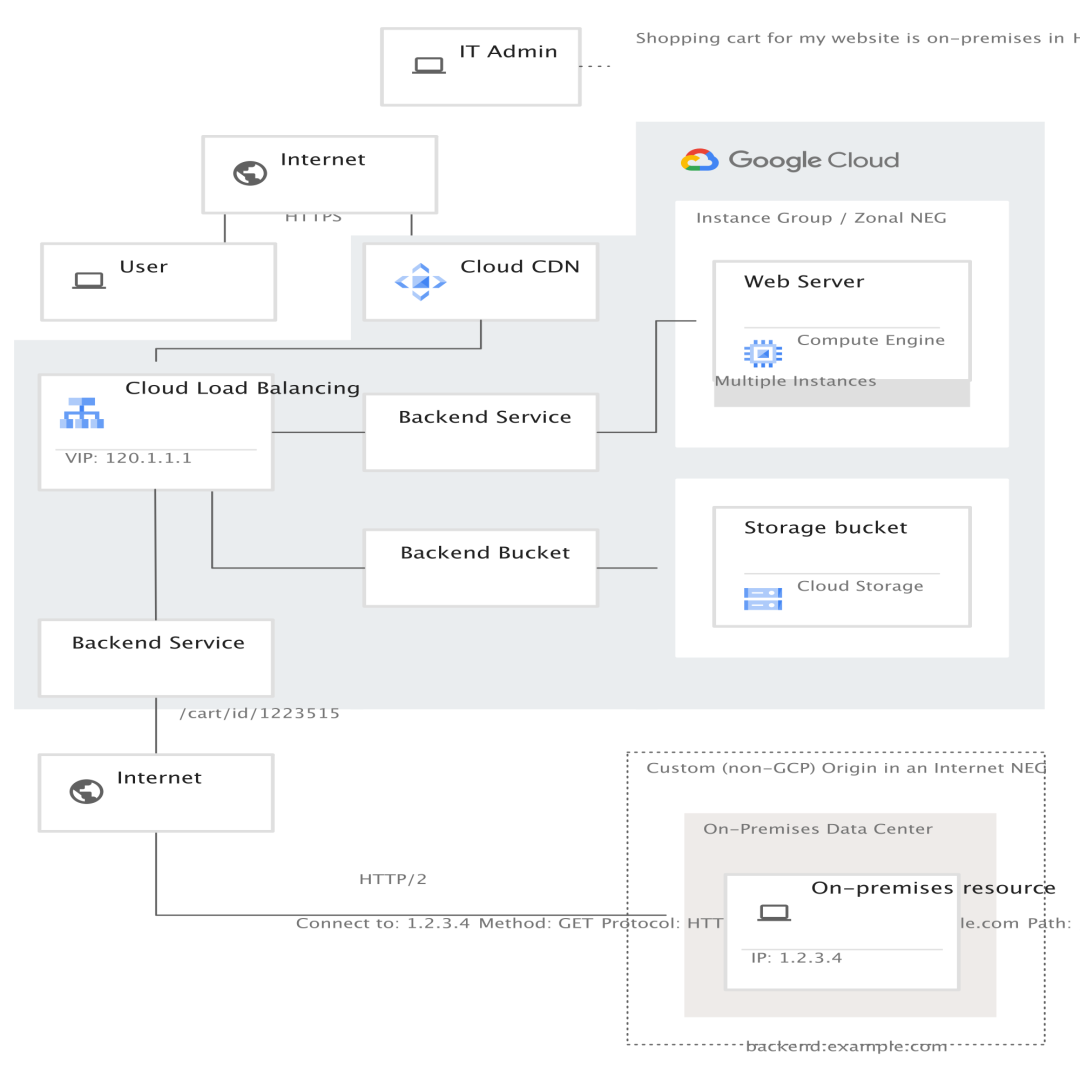

Google Cloud CDN 架构图

（图片来源：https://cloud.google.com/cdn/docs/setting-up-cdn-with-external-origin?hl=zh_CN）

1、lCloud CND -> 负载均衡器 -> 部署在Google云虚拟机上的后端web服务；

2、lCloud CND -> 负载均衡器 -> Google云外部的后端web服务，例如部署在AWS上的web服务；

3、lCloud CND -> 负载均衡器 -> Google云存储服务；

使用后端存储分区设置 Cloud CDN

配置Cloud CDN流程如下：

1、创建存储分区；

2、创建负载均衡器，在创建负载均衡器过程中创建后端存储分区，映射到存储分区。

后端、前端、负载均衡器。前端配置请求资源的域名和端口等，后端处理请求。如果使用云存储服务存储静态资源，则需要在后端配置步骤创建一个后端存储分区，此后端存储分区与实际存储分区映射（Google Storage）。

（1）创建项目

登陆Google云，创建一个项目。

（2）创建 Cloud Storage 存储分区

例如，创建一个存储分区用于存储前端静态资源，存储分区的名称为srm-bucket-01。与AWS的S3、阿里云的OSS类似。可上传文件，并且可暴露公开访问。

登陆Google云平台，找到Storage服务，进入Storage服务页面，如下图所示。

点击创建存储分区将跳转到存储分区的创建页面，按提示步骤填写存储分区的配置。本例中，将存储分区的名称设置为”srm-bucket-01”，如下图所示。

选择数据存储的位置，支持单区域、多区域、跨两个区域，我们选择多区域，然后在位置下来框选择地理位置，例如us多区域，如下图所示。

接着选择存储类别。对于访问频繁并且存储周期短的静态资源，建议使用默认选型Standard。按需选择即可，如下图所示。

访问权限控制类别，一般我们会选择精细控制，在创建完存储分区后，再配置访问权限。如下图所示。

高级设置可配置上传至该存储分区的文件的保留期限，过期自动删除。此步骤也可以在配置创建完存储分区后再配置。例如，配置只保留1天，如下图所示。

创建成功后可在Storage首页看到该存储分区，点击存储分区的名称可查看存储分区详情、进入存储分区页面。如下图所示。

现在我们可以给存储分区创建文件夹、上传文件。

最终文件保存的位置就是我们访问文件的URL路径。

例如，创建一个front文件夹，在文件夹中上传一张图片，图片名为cloud-cdn-01.png，那么访问文件的路径就是：/front/cloud-cdn-01.png，当然，这是配置CDN后的访问方式。

在存储分区页面，在权限这个tag页下，可给这个存储分区配置访问权限，如下图所示。

如果文件是公开的，直接给文件添加一个名为“allUsers”的访问成员，并且角色选择Cloud Storage -> Storage Object Viewer即可。如下图所示。

现在查看存储分区中的文件，在公共访问权限列会显示一个警告，并且会给出一个公网可访问的URL，复制这个地址到浏览器访问就可以正常访问到该文件。

(3) 创建负载均衡器

找到网络服务，选择负载均衡，打开负载均衡页面，如下图所示。

在负载均衡页面点击创建一个负载均衡器，会弹出如下页面。我们选择创建http负载均衡器。

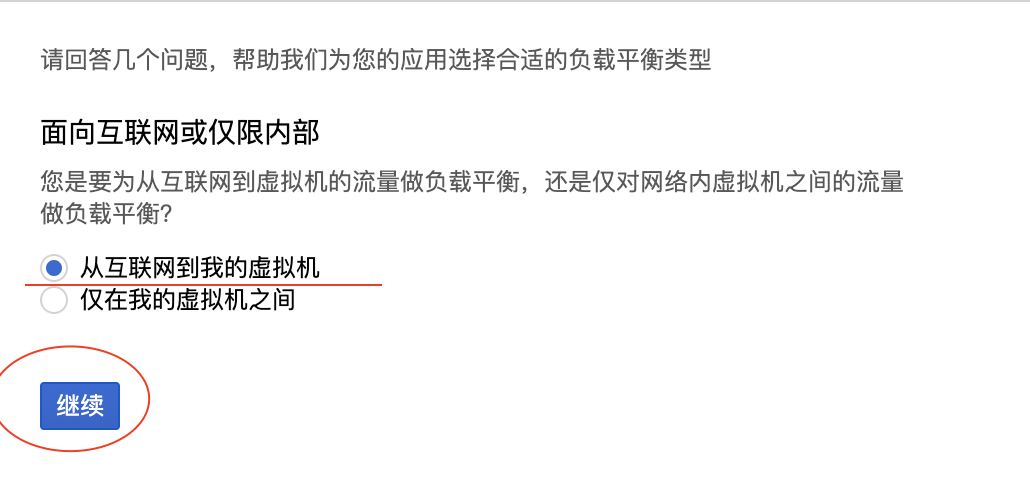

选择“从互联网到我的虚拟机”，然后点击继续。“仅在我的虚拟机之间”这种适用于内部微服务之间通信做负载均衡，但一般微服务项目的负载均衡都是选择在框架层实现，由服务消费端实现。

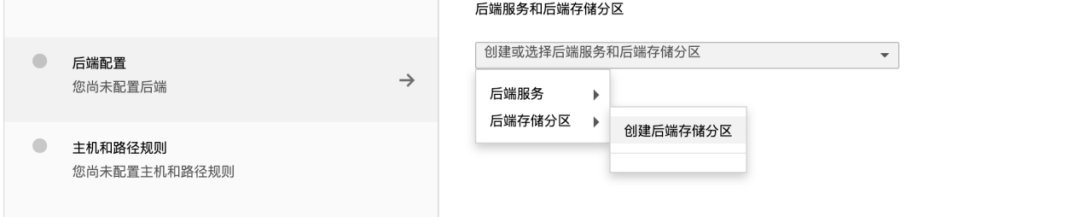

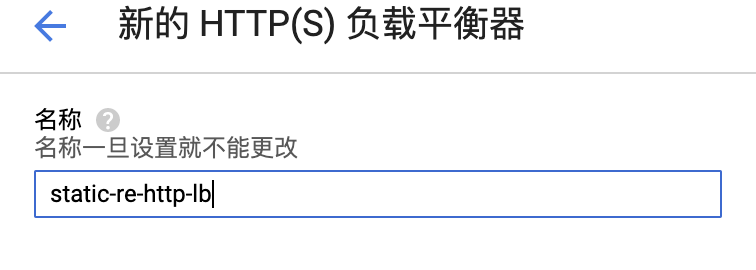

给http负载均衡器命个名，如下图所示。后端配置选择后端存储分区、创建后端存储分区。

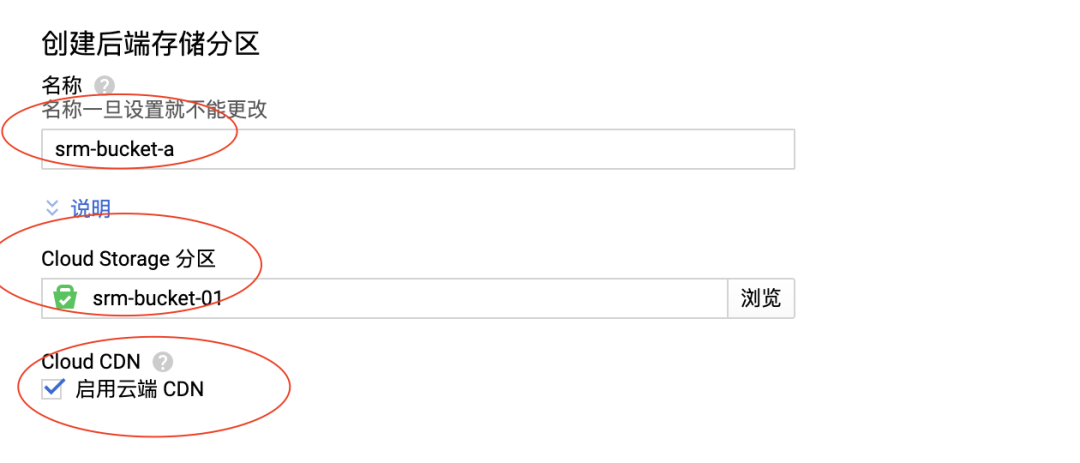

给后端存储分区命名，然后选择前面我们创建的Storage存储分区，最后很重要的一步就是勾选启动云端免费CDN加速，如果这个步骤忘记了，那么得重新创建后端存储分区了。

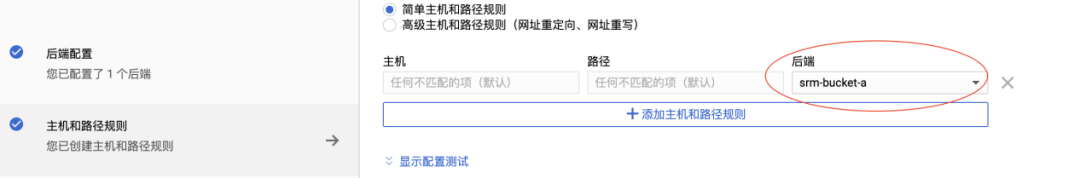

下一步配置主机和路径规则，即请求如何映射到后端服务。由于是使用云存储，所以这里只需要选择刚刚创建的后端存储分区就可以了。

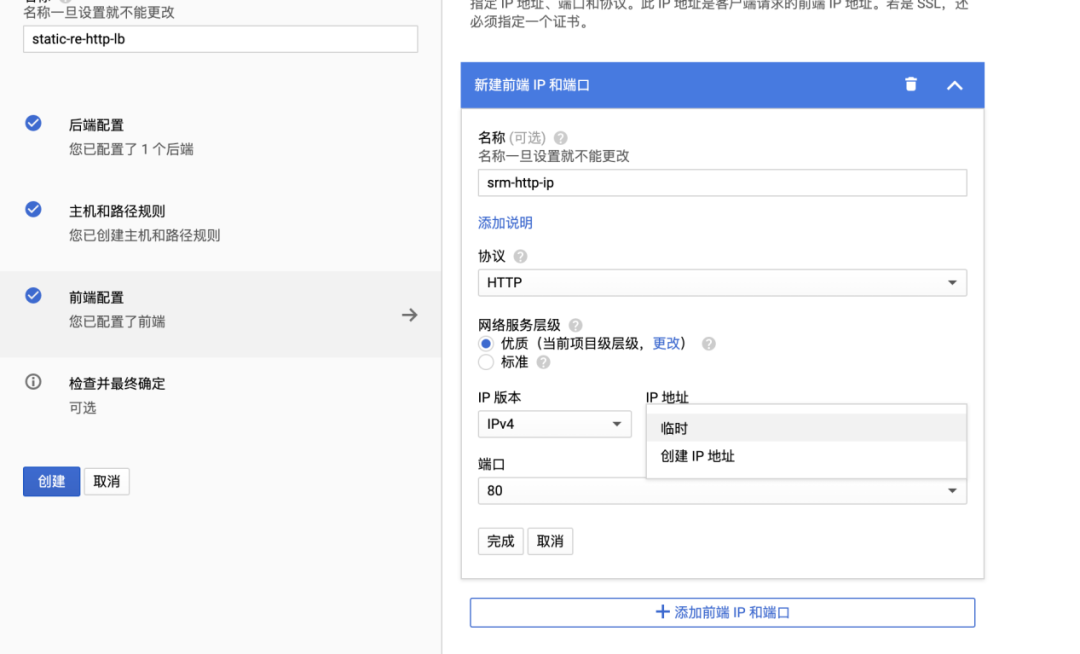

前端配置就是公开给外部访问的ip和端口，负载均衡器支持使用动态IP和静态IP。

如果是使用动态临时ip则只需要配置下端口，如果想使用静态ip则在ip地址下来选型选择“创建IP地址”。

可同时添加多个前端配置，协议可以选择http，也可以选择https，选择https需要配置ssl证书。

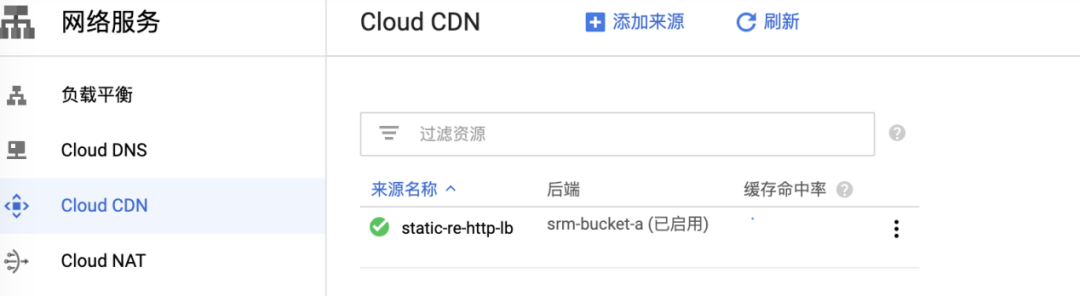

http负载均衡器创建成功后，可在Cloud CDN页面查看当前启用的CDN配置，负载均衡器与后端存储分区的映射。

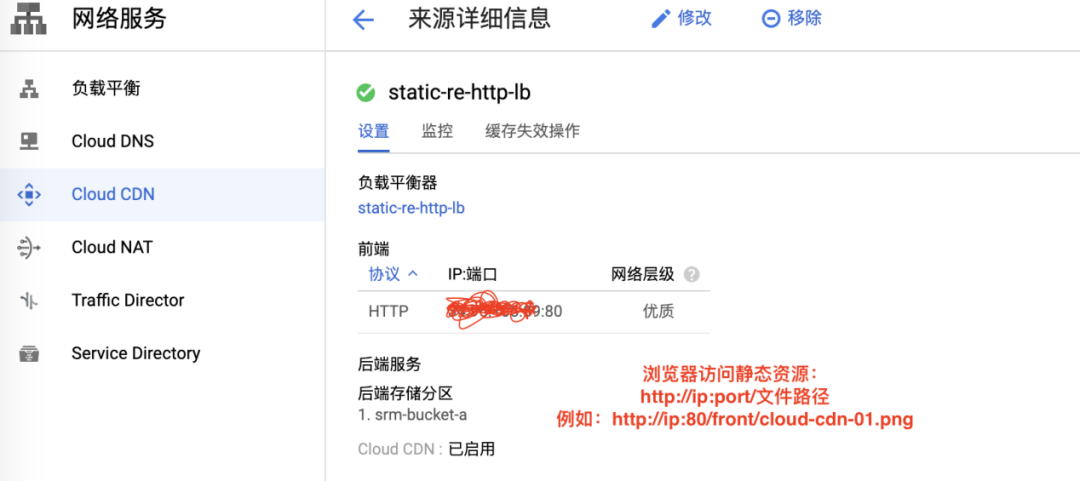

点击“来源名称”跳转到详情页面可从详情页面获取动态IP以及端口，如下图所示。
